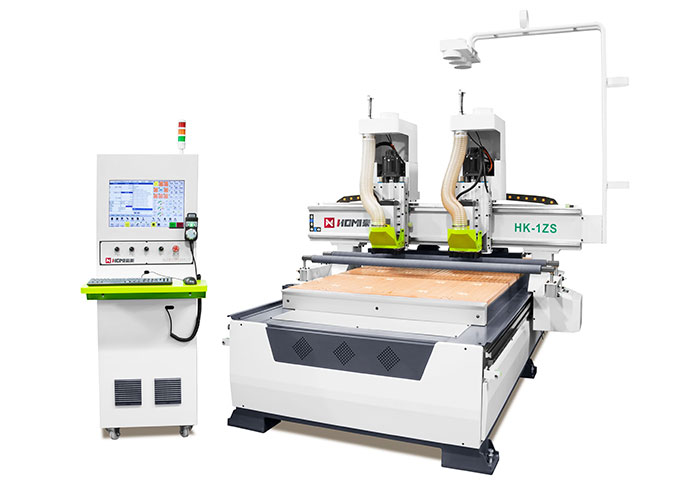

開料機系列
PRODUCTS
PRODUCTS
主要功能：柜體連接適合包括普通三合一，樂扣隱形件，槽孔滑扣隱形件，拉米諾隱形件等連接方式。異形板材，自動打孔，開槽。自動開料、一鍵吸塵推料等。軟件自動拆單，優化排版，減少浪費，設計加工一條龍。
適用范圍：適用于板式家具、定制家具、櫥柜衣柜、辦公家具、實木家具、桌椅門窗、木制品，裝修裝飾行業等。
可加工板材：適合密度板、生態板、多層板、刨花板、平直實木板、鋁蜂窩板等各種板材。
139-2828-8503
產品詳細
產品參數
| 每天加工板材數量 | 刨花板 | 45--95張 |
| 密度板 | 80--150張 | |
| 多層板、實木板 | 60--110張 | |
| 刀具 | 加工板材數量 | 刨花板：8-20張 |
| 密度板：50-70張 | ||
| 多層板、實木板：20-35張 | ||
| 效率方面 | 打孔速度 | 2秒/個 |
| 切割速度 | 12-20米/分鐘 | |
| 人員數量 | 2人 |
配置品牌
| 序號 | 配置型號 | 品牌 | 品牌LOGO |
| 1 | 控制系統 | 臺灣寶元 |
|
| 2 | 驅動 | 雷賽 |
|
| 3 | 主軸電機 | 德國UFC/天一 |
|
| 4 | 減速機 | 臺邦 |
|
| 5 | 導軌 | 德國SLM |
|
| 6 | 絲桿 | 臺灣TBI |
|
| 7 | 齒條 | BECHARM研磨 | BECHARM |
| 8 | 變頻器 | 貝士德 | BEST |
| 9 | 低壓電器 | 法國施耐德Schneider |
|
技術參數
| 操作系統 Control system | 臺灣寶元（MW2200A）帶手輪 Taiwai LNC（MW2200A） Handwheel/選配臺灣新代系統 |
| 工作電壓 | 380V±5% 50HZ1±1% |
| 外形尺寸 Dimension | 4000*2300*2500mm |
| 有效工作行程 Working size | 1220*2800mm(支持定制尺寸 Customized size available），最大進料高度70mm。 |
| 床身結構Machine structure | 六腿重型床身，高溫淬火 Heavy duty with six leg, high temperature quenching |
| 床身加工方式 Machine processing method | 大型五面銑自動加工，精度2絲 Automatic 5 side machining with accuracy is 0.002mm |
| 傳動組件 Drive parts | X、Y高精密齒輪齒條傳動 Z軸絲杠，Y軸德國SLM30導軌，帶法蘭滑塊 Y-axis is German SLM30 guide with flange slider |
| 整機齒條 Rack | BECHARM研磨 BECHARM Griding |
| 導軌齒條安裝誤差 Rail guide and rack installation error | 導軌齒條安裝打表小于5絲 Less than 0.05mm |
| Z軸組件 Z axis parts | Z軸雷賽1500w純伺服電機帶抱閘 Z axis is Leisai 1500w servo motor with holding brake |
| Z軸固定方式 Z axis fixed method | 采用一體電機絲桿軸承C＆U軸承 Adopt integrated motor screw rod bearing C & U |
| Z軸絲桿 Z axis screw rod | 臺灣TBI絲桿 Taiwan TBI |
| 整機電機組 Motor group | 雷賽1500W純伺服 Leisai 1500w servo |
| 整機減速機 Reducer | 臺邦高精度減速機 GPG high precision reducer |
| 主軸功率 Main spindle power | 德國UFC主軸/天一 6KW*4 German UFC spindle 6KW*4 ，18000r/min(選配24000r/min) |
| 變頻器 Frequency converter | 貝士德 |
| 臺面結構 Working table structure | 棕紅色高品質加厚ABS臺面 High quality Thickened ABS with brownish red color |
| 分區 Subregion | 真空吸附6分區 Vacuum table with 6 subregion |
| 真空吸附功率 Vacuum power | 7.5KW水冷大功率真空泵 7.5kw Water cooled high power vacuum pump |
| 吸塵方式 Dust collector method | 主軸自動分區吸塵 Spindle automatic partition dust collector |
| 對刀方式 Tool setting method | 千分級自動對刀儀 Thousand classification automatic tool setting instrument |
| 電器元件 Electrical components | 法國施耐德Schneider France Schneider |
| 整機線纜 Cable | 德國高柔雙護全屏蔽線纜 German high flexible double protection full shield cable |
| 定位系統 Position system | 直角板材定位系統 Right angle panel position system |
| 下料功能 Unloading function | 雙氣桿自動推料（帶二次吸塵） Double air automatic pushing (with secondary dust collection) |
| 上料功能 Loading function | 可定制 Customizable |
| 輔助功能 Auxiliary function | 側面急停按鈕，定位氣缸，除塵 Side emergency stop button, positioning cylinder and dust collector |
| 機柜 Machine cabinet | 獨立大機柜，四風扇循環散熱方式 Independent large cabinet with four fans circulating cooling mode |
| 外觀 Appearance | 整機工業級設計外觀，外包圍美觀大方 The whole machine is industrial design appearance , beautiful and generous surrounding |
| 整機速度 Working speed | 極限速度可以達到80米/分鐘 Limit speed can reach 80 m / min |
| 支持軟件 Software | 支持G代碼/code：（nc）、mmg、Plt、eng、dxf的拆單或門板軟件 Support G code / Code: (NC), MMG, PLT, Eng, DXF dismantling software or door panel software |
| 售后保障 Ｗarranty period | 符合出口質量標準，整機質保1年 1 Year with export quality standards |
設備細節圖
| 圖片展示 | 細節描述 | |
| 屏幕 Screen |
|
清華紫光高清工業屏，臺灣寶元系統/新代控制界面設計人性化，傻瓜式操作，操作員經簡單培訓即可上崗，無需技術工。機器動作敏捷迅速，效率高，幫您實現產能飛躍。 |
| 控制電箱 |
|
控制柜內重要電器元器 件均采用施耐德等進口電器元件；主線路上配有濾波器，可以消除干擾，保證了控制系統的穩定性。 |
| 伺服電機 |
|
伺服驅動采用雷賽1500W大功率伺服馬達，其具備高速度、高精度的傳動最高性能，馬達最大轉矩可達350% |
| 推料二次吸塵 |
|
推料裝置帶吸塵系統，自動清潔臺面 |
| 對刀儀 |
|
千分級高精度對刀儀，重復精度為0.002mm，IP68防護等級，300萬次觸點壽命，304不銹鋼線纜保護軟管，外罩保護盒。 |
| 導軌齒條 |
|
凱特30 導軌：規格大，接觸面大，承載負荷能力強，在高速加工過程中可以更好的保證運行穩定性。導軌安裝面全部大型銑床銑平，數控打孔，精度高。 |
| 主軸電機 |
|
風冷式高頻主軸最大轉速18000r/min（可選24000r/min）. |
| 拖鏈 |
|
采用新型拖鏈，內分格，將信號線、電源線按照規格區分開，更好的防御信號干擾，同時也杜絕了線纜工作過程中擰在一起。電纜線采用高揉性屏蔽線，使用壽命更長 |
| 集中潤滑系統 |
|
采用智能中央集中潤滑系統配套容積式分流系統，讓設備的滑塊、軌道等運動系統自動保養，可調試油路設計，保證各注油點潤滑油的供給，延長設備使用周期 |
| 吸塵 |
|
超大吸塵罩，符合流體力學最優原理，雙向吸塵可使吸塵率達90%以上，效果提升40%，工廠更干凈、環保！ |
| 床身 |
|
采用方鋼焊接，回火處理，消除焊接應力，保證使用多年后不會變形。床身加強筋比較密集，增加了床身強度，保證底板不變形。 |
| 結構 |
|
床身經過精密計算保證操作員工翻料操作速度以及定位的準確性，是同行設備的兩倍以上并且沒有任何誤差，高剛性機體結構設計，并經材料應力分析及火處理，使機臺精度永久不變形。 |
| 真空臺面和吸附 |
|
高品質ABS膠底板，耐寒耐熱，南北溫差不變形不爆裂。24個真空通道，吸力強勁。6個真空分區，可自由開閉分區，大小板均可吸附良好。 |
| 物流 |
|
安全生產，安全發貨，設備到達后，技術工程師當天到達用戶現場進行安裝、調試培訓。 |
